產品名稱：礦井下用防爆電動法蘭閘閥ZJK941H-64C DN400[ 2026-04-21 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

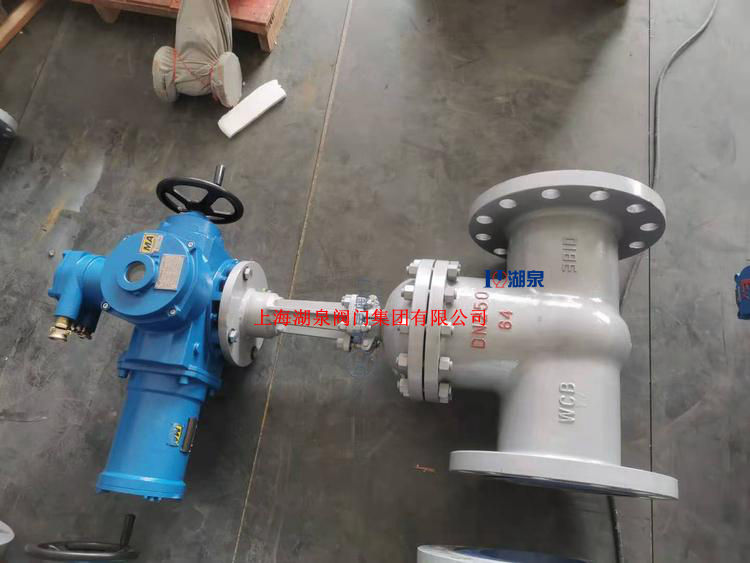

ZJK941H-64C DN400 是一款專為礦井等易燃易爆環境設計的防爆電動法蘭閘閥，其核心功能是安全、可靠地控制井下管道介質的通斷與流量調節。‌

一、產品概述與核心資質
該閥門采用法蘭連接，公稱壓力為64C級，公稱通徑DN400。產品必須持有礦用產品安全標志證書（煤安證MA）及國家防爆電氣產品測試中心頒發的防爆合格證，這是其能夠在礦井下安全使用的強制性準入資質。‌
二、防爆等級與適用環境
- ‌dI 型‌：適用于煤礦井下非采掘工作面環境。‌
- ‌dIIBT4 型‌：適用于工廠等環境中存在ⅡA、ⅡB級，T1～T4組爆炸性氣體混合物的場合。‌
  防護等級通常為IP55，具備防塵、防水及防輕腐蝕能力，特殊訂貨可提供IP65或更高等級。‌
三、主要技術參數
- ‌適用介質‌：壓縮易爆氣體等。‌
- ‌工作壓力‌：≤0.1MPa。‌
- ‌工作溫度‌：工作環境溫度范圍為-20℃～+40℃。‌
- ‌電源規格‌：額定電壓為380V或660V，頻率50Hz。‌
- ‌工作制‌：短時工作制，時間定額為10分鐘。‌
四、結構與性能特點
- ‌密封結構‌：閥門采用壓力自緊式密封或閥體、閥蓋墊片密封結構，確保安全可靠。‌
- ‌閥瓣設計‌：采用雙閘板中間帶萬向頂結構，能自動調整密封面吻合度，保證密封性，且維修方便、互換性好。‌
- ‌密封面材質‌：閥瓣與閥座密封面采用鈷鉻鎢硬質合金等離子噴焊而成，硬度高，耐磨、抗擦傷，使用壽命長。‌
- ‌閥桿材質‌：閥桿采用滲氮鋼制成并經表面氮化處理，硬度高，耐腐蝕，抗擦傷。‌
- ‌電動裝置功能‌：配備轉矩控制機構、現場操作機構及手電動切換機構。轉矩控制機構動作可靠，調節方便，重復精度高。‌ 除就地操作外，支持遠程控制、PLC控制及4~20mA電流輸入輸出的智能控制。‌
- ‌安裝與調試‌：閥門可安裝于管道任何位置。初次調試時，必須手動將閥門開啟至約半開位置，以防電機相序接反造成損壞。‌
五、電氣與控制模塊
電動裝置為整體型設計，在普通型基礎上集成多種電器與電子元件：
- ‌多功能模塊MK1‌：包含相位識別器、接觸器互鎖保護器和直流電源。‌
- ‌遠程控制模塊MK2‌：由四個固態繼電器和三個撥碼開關組成，實現遠程控制功能。‌
- ‌調節模塊TMK‌（適用于調節型）：可接收和輸出4～20mA標準信號。‌
- ‌操作界面‌：按鈕盒設有現場/遠控轉換按鈕、現場開閥與關閥按鈕。蓋上按鈕盒為遠方控制，打開即可現場操作。‌
  控制線電壓通常為220V/50Hz，遠程控制信號為24VDC。‌
六、適用領域
該閥門主要用于煤礦井下水路管道的通斷控制與介質流量調節，是確保井下流體輸送系統安全、自動化運行的關鍵設備。‌
